日式吊环螺栓/螺母（JIS1168/IS1169）

JIS1168吊环螺栓和JIS1169吊环螺母是日式吊环的一种，采用优质碳素钢Q235，采用模锻工艺锻造而成，广泛用于各种设备环境吊装，如模具机箱电机等的吊运。

产品详细

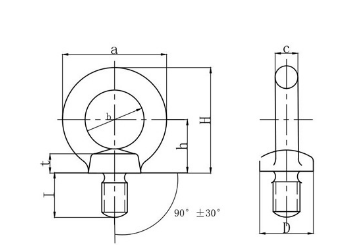

JIS1168吊环螺栓

产品编号	螺纹尺寸	尺寸（mm）								载荷（Kn）
产品编号	螺纹尺寸	a	b	c	d	t	h	H	I	载荷（Kn）
PJ68-01	M8	32.6	20	6.3	16	5	17	33.3	15	0.785
PJ68-02	M10	41	25	8	20	7	21	41.5	18	1.47
PJ68-03	M12	50	30	10	25	9	26	51	22	2.16
PJ68-04	M16	60	35	12.5	30	11	30	60	27	4.41
PJ68-05	M20	72	40	16	35	13	35	71	30	6.18
PJ68-06	M24	90	50	20	45	18	45	90	38	9.32
PJ68-07	M30	110	60	25	60	22	55	110	45	14.7
PJ68-08	M36	133	70	31.5	70	26	65	131.5	55	22.6

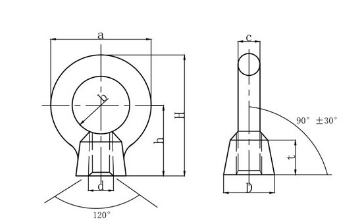

JIS1169吊环螺母

产品编号	螺纹尺寸	尺寸（mm）								载荷（KN）
产品编号	螺纹尺寸	a	b	c	d	t	h	H	r	载荷（KN）
PJ69-01	M8	32.6	20	6.3	16	12	23	39.3	8	0.785
PJ69-02	M10	41	25	8	20	15	28	48.5	10	1.47
PJ69-03	M12	50	30	10	25	19	36	61	12	2.16
PJ69-04	M16	60	35	12.5	30	23	42	72	14	4.41
PJ69-05	M20	72	40	16	35	28	50	86	16	6.18
PJ69-06	M24	90	50	20	45	38	66	111	25	9.32
PJ69-07	M30	110	60	25	60	46	80	135	30	14.7
PJ69-08	M36	133	70	31.5	70	55	95	161.5	35	22.6
