英制BS-1吊环螺栓

BS吊环是英制吊环的一种，采用优质碳钢Q235，采用模锻工艺锻造而成，广泛用于各种设备环境吊装，如模具机箱电机等的吊运

产品详细

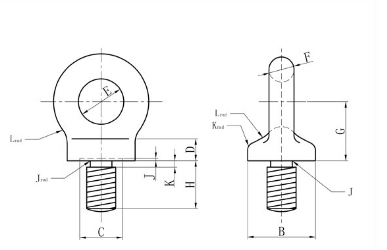

产品编号	螺纹尺寸	尺寸（mm）										载荷（T）
产品编号	螺纹尺寸	B	C	D	E	F	G	H	J	K	L	载荷（T）
PBS1-01	M12	22	15	7	15	9	20	18	1	3	9	0.4
PBS1-02	M16	29	20	10	20	12	26	23	1	3	12	0.8
PBS1-03	M18	36	24	12	24	14	32	28	1	4	14	1
PBS1-04	M20	40	27	14	27	16	36	32	1	5	16	1.6
PBS1-05	M22	45	30	15	30	18	40	35	1	5	18	1.6
PBS1-06	M24	52	35	17	35	21	46	40	2	6	21	2.5
PBS1-07	M27	58	39	20	39	23	52	46	2	7	23	2.5
PBS1-08	M30	65	44	22	44	26	58	51	2	7	26	4
PBS1-09	M33	72	48	24	48	29	64	56	3	8	29	4
PBS1-10	M36	81	54	27	54	32	72	63	3	9	32	6.3
PBS1-11	M39	90	60	30	60	36	80	70	3	10	36	6.3
PBS1-12	M45	101	68	34	68	40	90	79	3	11	40	8
PBS1-13	M52	115	76	38	76	46	102	89	3	13	46	12.5
PBS1-14	M56	128	86	43	86	51	114	100	4	14	51	16
PBS1-15	M64	144	96	48	96	58	128	112	4	16	58	20
PBS1-16	M70	162	108	54	108	65	144	126	4	18	65	20
PBS1-17	M76	180	120	60	120	72	160	140	4	20	72	25
