T8级弓型保险卸扣
T8级弓型保险卸扣
最大试验载荷为工作拉力的2倍，破断拉力为工作拉力的4倍
比相同尺寸的美标（S6级）卸扣承载能力高40%-100%
产品符合IS02415-2004规定的技术要求和检测方法
相同载荷的T8级卸扣与美标（S6级）卸扣相比尺寸小了，但是它们的工作拉力和功能没有损失，主要用于空间有限的场合
比相同尺寸的美标（S6级）卸扣承载能力高40%-100%
产品符合IS02415-2004规定的技术要求和检测方法
相同载荷的T8级卸扣与美标（S6级）卸扣相比尺寸小了，但是它们的工作拉力和功能没有损失，主要用于空间有限的场合

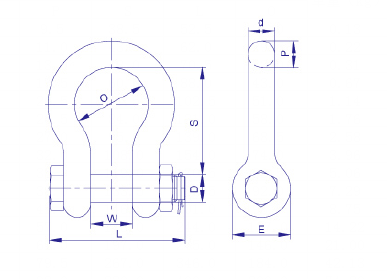

| 产品编号 | 工作载荷（T） | 主要技术参数（mm） | 单重（kg） | |||||||
| W | D | d | E | P | S | L | O | |||
| PST04-01 | 2 | 17.0 | 12.0 | 9.5 | 23.0 | 9.5 | 38.5 | 52.5 | 26.0 | 0.13 |
| PST04-02 | 2.5 | 19.0 | 14.0 | 11.0 | 27.0 | 11.0 | 43.0 | 62.0 | 29.5 | 0.22 |
| PST04-03 | 3.25 | 20.5 | 16.0 | 13.0 | 30.0 | 13.0 | 48.0 | 70.5 | 33.0 | 0.31 |
| PST04-04 | 5 | 27.0 | 20.0 | 16.0 | 38.0 | 17.5 | 60.5 | 88.0 | 43.0 | 0.67 |
| PST04-05 | 7 | 32.0 | 22.0 | 19.0 | 46.0 | 20.5 | 71.5 | 102.5 | 51.0 | 1.14 |
| PST04-06 | 9.5 | 36.5 | 27.0 | 22.5 | 53.0 | 24.5 | 84.0 | 121.0 | 58.0 | 1.76 |
| PST04-07 | 12.5 | 43.0 | 30.0 | 25.5 | 60.5 | 27.0 | 95.0 | 139.0 | 68.5 | 2.58 |
| PST04-08 | 15 | 46.0 | 33.0 | 29.5 | 68.5 | 32.0 | 108.0 | 154.0 | 74.0 | 3.96 |
| PST04-09 | 18 | 51.5 | 36.0 | 33.0 | 76.0 | 35.0 | 119.0 | 170.5 | 82.5 | 5.06 |
| PST04-10 | 21 | 57.0 | 39.0 | 36.0 | 84.0 | 38.0 | 133.5 | 186.5 | 92.0 | 7.29 |
| PST04-11 | 30 | 60.5 | 42.0 | 39.0 | 92.0 | 41.0 | 146.0 | 201.0 | 98.5 | 8.75 |
| PST04-12 | 40 | 73.0 | 52.0 | 47.0 | 106.5 | 57.0 | 178.0 | 244.0 | 127.0 | 14.22 |
| PST04-13 | 50 | 82.5 | 60.0 | 53.0 | 122.0 | 61.0 | 197.0 | 275.0 | 146.0 | 21.00 |
| PST04-14 | 80 | 105.0 | 72.0 | 69.0 | 144.5 | 79.5 | 267.0 | 346.0 | 184.0 | 42.13 |
| PST04-15 | 110 | 127.0 | 85.0 | 76.0 | 165.0 | 92.0 | 330.0 | 400.0 | 200.0 | 74.80 |
| PST04-16 | 140 | 133.5 | 95.0 | 92.0 | 203.0 | 104.5 | 371.5 | 450.0 | 228.5 | 123.60 |
| PST04-17 | 175 | 140.0 | 110.0 | 104.0 | 228.5 | 116.0 | 368.0 | 489.0 | 254.0 | 165.90 |
