侧拉吊环
侧拉吊环
起重吊环上所采用的锻造合金钢均经过淬火和回火处理。
所有锻造件以及有头螺栓上都印有批次编号，以便于在品质认证说明书上进行检查核对。
起重吊环均可360°全周旋转，且具有180°支点绕轴旋转功能。
螺栓为统一公制螺纹(ASME / ANSIB18.3.1 M)，規格为满足DIN EN ISO4762标准的12.9级內六角合金角头螺栓。
验证荷载为工作荷载极限的2.5倍，且已经获得相关认证。
以1.5倍工作荷载极限的作用力进行20000次的疲劳极限测试。
垂直翻转达100%，限定量最大角度90度。
产品经100%磁粉探伤检验
所有锻造件以及有头螺栓上都印有批次编号，以便于在品质认证说明书上进行检查核对。
起重吊环均可360°全周旋转，且具有180°支点绕轴旋转功能。
螺栓为统一公制螺纹(ASME / ANSIB18.3.1 M)，規格为满足DIN EN ISO4762标准的12.9级內六角合金角头螺栓。
验证荷载为工作荷载极限的2.5倍，且已经获得相关认证。
以1.5倍工作荷载极限的作用力进行20000次的疲劳极限测试。
垂直翻转达100%，限定量最大角度90度。
产品经100%磁粉探伤检验

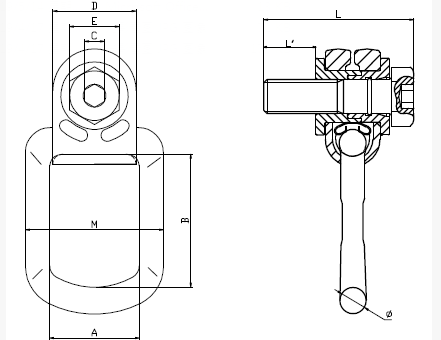

| 产品编号 | 螺纹规格 | 工作载荷（T) | 主要技术参数（mm） | 单重(kg) | ||||||||
| A | B | C | D | E | M | L | L. | Φ | ||||
| PSP-01 | M8 | 0.3 | 35.0 | 52.5 | 6.0 | 30.0 | 13.0 | 45.0 | 46.0 | 10.4 | 14.0 | 0.300 |
| PSP-02 | M10 | 0.63 | 35.0 | 52.5 | 6.0 | 30.0 | 17.0 | 45.0 | 52.0 | 15.4 | 14.0 | 0.380 |
| PSP-03 | M12 | 1 | 40.0 | 54.0 | 8.0 | 36.0 | 19.0 | 68.0 | 62.0 | 18.0 | 18.0 | 0.860 |
| PSP-04 | M14 | 1.2 | 40.0 | 54.0 | 8.0 | 36.0 | 19.0 | 68.0 | 66.0 | 21.0 | 18.0 | 0.890 |
| PSP-05 | M16 | 1.5 | 40.0 | 54.0 | 8.0 | 36.0 | 19.0 | 68.0 | 70.0 | 24.0 | 18.0 | 0.900 |
| PSP-06 | M18X26 | 2 | 54.0 | 80.0 | 12.0 | 50.0 | 30.0 | 83.0 | 83.0 | 26.0 | 16.0 | 1.153 |
| PSP-07 | M20 | 2.5 | 54.0 | 80.0 | 12.0 | 50.0 | 30.0 | 83.0 | 88.0 | 30.0 | 16.0 | 1.158 |
| PSP-08 | M20X55 | 2.5 | 54.0 | 80.0 | 12.0 | 50.0 | 30.0 | 83.0 | 113.0 | 55.0 | 16.0 | 1.240 |
| PSP-09 | M20X60 | 2.5 | 54.0 | 80.0 | 12.0 | 50.0 | 30.0 | 83.0 | 118.0 | 60.0 | 16.0 | 1.250 |
| PSP-10 | M24X35 | 4 | 54.0 | 94.0 | 14.0 | 50.0 | 36.0 | 83.0 | 95.0 | 35.0 | 18.0 | 1.370 |
| PSP-11 | M24X40 | 4 | 54.0 | 94.0 | 14.0 | 50.0 | 36.0 | 83.0 | 100.0 | 40.0 | 18.0 | 1.390 |
| PSP-12 | M24X60 | 4 | 54.0 | 94.0 | 14.0 | 50.0 | 36.0 | 83.0 | 120.0 | 60.0 | 18.0 | 1.460 |
| PSP-13 | M27 | 4 | 73.0 | 106.0 | 17.0 | 68.0 | 41.0 | 120.0 | 120.0 | 38.0 | 27.0 | 4.650 |
| PSP-14 | M30 | 5 | 73.0 | 106.0 | 17.0 | 68.0 | 41.0 | 120.0 | 132.0 | 48.0 | 27.0 | 4.890 |
| PSP-15 | M30X70 | 5 | 73.0 | 106.0 | 17.0 | 68.0 | 41.0 | 120.0 | 154.0 | 70.0 | 27.0 | 5.000 |
| PSP-16 | M36X54 | 7 | 73.0 | 106.0 | 17.0 | 68.0 | 41.0 | 120.0 | 142.0 | 54.0 | 27.0 | 5.100 |
| PSP-17 | M36X70 | 7 | 73.0 | 106.0 | 17.0 | 68.0 | 41.0 | 120.0 | 158.0 | 70.0 | 27.0 | 5.300 |
| PSP-18 | M36X62 | 8 | 94.0 | 140.5 | 22.0 | 86.0 | 55.0 | 156.0 | 163.0 | 62.0 | 31.0 | 8.450 |
| PSP-19 | M42X72 | 10 | 94.0 | 140.5 | 24.0 | 86.0 | 65.0 | 156.0 | 176.0 | 72.0 | 31.0 | 9.010 |
| PSP-20 | M42X63 | 15 | 104.0 | 155.0 | 24.0 | 95.0 | 65.0 | 176.0 | 179.0 | 63.0 | 40.0 | 13.600 |
| PSP-21 | M48X74 | 20 | 104.0 | 155.0 | 27.0 | 95.0 | 75.0 | 176.0 | 194.0 | 74.0 | 40.0 | 19.020 |
