C型卷板吊具

产品中心 > 非标吊具 > C型卷板吊具

1

C型卷板吊具

适用钢卷的水平吊运.
载荷范围：3.2~32T
采用低碳优质合金钢制造
表中数据为已定型产品数据
可以根据客户使用要求非标设计

产品详细

产品编号	工作载荷（T）	钢卷宽度（mm）	钢卷内径（mm）	主要技术参数（mm）

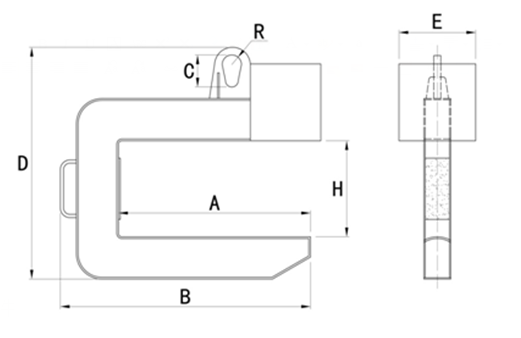

产品编号	工作载荷（T）	钢卷宽度（mm）	钢卷内径（mm）	A	B	C	D	E	H	R
PTCH-3.2	3.2	≤300	≥400	300	590	155	845	250	430	50
PTCH-3.2	3.2	300-500	≥400	500	725	155	924	250	450	50
PTCH-5	5	750-900	≥400	900	1225	200	1144	324	500	60
		900-1100	≥500	1100	1450	200	1331	318	600	60
		1100-1300	≥500	1300	1670	200	1332	375	600	60
PTCH-10	10	750-900	≥500	900	1290	300	1555	435	650	90
		900-1120	≥500	1120	1555	300	1767	477	850	90
		1100-1300	≥500	1300	1758	300	1722	478	750	90
		1300-1500	≥500	1500	1955	300	1854	467	850	90
PTCH-16	16	900-1100	≥600	1100	1540	310	1850	594	850	90
PTCH-16	16	1100-1250	≥600	1250	1710	310	1871	533	850	90
PTCH-25	25	900-1100	≥600	1100	1570	370	1982	633	860	110
PTCH-25	25	1100-1300	≥700	1300	1810	370	2058	716	860	110
PTCH-32	32	1400-1660	≥700	1660	2240	550	2450	700	850	130
