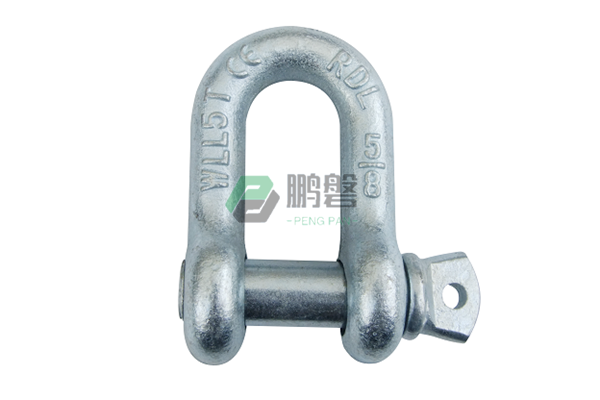

T8级直型卸扣
T8级直型卸扣
最大试验载荷为工作拉力的2倍，破断拉力为工作拉力的4倍
比相同尺寸的美标（S6级）卸扣承载能力高40%-100%
产品符合IS02415-2004规定的技术要求和检测方法
相同载荷的T8级卸扣与美标（S6级）卸扣相比尺寸小了，但是它们的工作拉力和功能没有损失，主要用于空间有限的场合
比相同尺寸的美标（S6级）卸扣承载能力高40%-100%
产品符合IS02415-2004规定的技术要求和检测方法
相同载荷的T8级卸扣与美标（S6级）卸扣相比尺寸小了，但是它们的工作拉力和功能没有损失，主要用于空间有限的场合

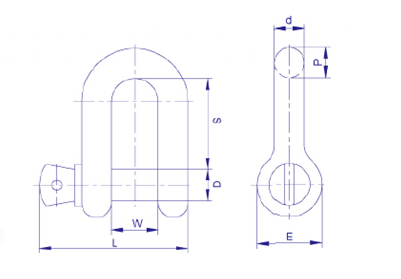

| 产品编号 | 工作载荷（T） | 主要技术参数（mm） | 单重（kg） | ||||||
| W | D | d | E | P | S | L | |||
| PST01-01 | 2 | 17.0 | 12.0 | 9.5 | 23.0 | 9.5 | 32.0 | 52.5 | 0.13 |
| PST01-02 | 2.5 | 19.0 | 14.0 | 11.0 | 27.0 | 11.0 | 36.5 | 62.0 | 0.20 |
| PST01-03 | 3.25 | 20.5 | 16.0 | 13.0 | 30.0 | 13.0 | 41.5 | 70.5 | 0.27 |
| PST01-04 | 5 | 27.0 | 20.0 | 16.0 | 38.0 | 16.0 | 51.0 | 88.0 | 0.57 |
| PST01-05 | 7 | 32.0 | 22.0 | 19.0 | 46.0 | 19.0 | 60.5 | 102.5 | 0.99 |
| PST01-06 | 9.5 | 36.5 | 27.0 | 22.5 | 53.0 | 22.5 | 71.5 | 121.0 | 1.57 |
| PST01-07 | 12.5 | 43.0 | 30.0 | 25.5 | 60.5 | 25.5 | 81.0 | 139.0 | 2.30 |
| PST01-08 | 15 | 46.0 | 33.0 | 29.0 | 68.5 | 29.0 | 91.0 | 153.0 | 3.42 |
| PST01-09 | 18 | 51.5 | 36.0 | 32.0 | 76.0 | 32.0 | 100.0 | 168.5 | 4.48 |
| PST01-10 | 21 | 57.0 | 39.0 | 35.0 | 84.0 | 35.0 | 111.0 | 184.5 | 6.46 |
| PST01-11 | 30 | 60.5 | 42.0 | 38.0 | 92.0 | 38.0 | 122.0 | 199.0 | 7.65 |
| PST01-12 | 40 | 73.0 | 52.0 | 44.5 | 106.5 | 44.5 | 146.0 | 239.0 | 12.48 |
| PST01-13 | 50 | 82.5 | 60.0 | 51.0 | 122.0 | 51.0 | 171.5 | 271.0 | 18.63 |
| PST01-14 | 80 | 105.0 | 72.0 | 66.5 | 144.5 | 66.5 | 203.0 | 341.0 | 36.02 |
